Отсутствие зарядки - коварная неисправность. Машина продолжает ехать, всё работает как обычно, и только через день-два выясняется, что аккумулятор разряжен. Никакого резкого отказа, никаких громких симптомов - просто однажды утром двигатель не заводится. Чтобы не доводить до этого, важно понимать, как устроена цепь зарядки и где в ней чаще всего возникают проблемы.
Как проверить зарядку за две минуты
Прежде чем разбирать причины, нужно убедиться, что зарядки действительно нет. Берёте мультиметр, заводите двигатель и измеряете напряжение на клеммах аккумулятора. При работающем двигателе на холостых оборотах норма - от 13,8 до 14,5 вольт. Если меньше 13,5 - зарядка недостаточная. Если меньше 13 или вообще около 12 вольт - зарядки нет, генератор не работает. Если больше 15 - перезаряд, что тоже проблема.
Эта проверка занимает две минуты и сразу даёт чёткий ответ: есть проблема с зарядкой или нет.
Регулятор напряжения
Самая распространённая причина отсутствия зарядки - неисправный регулятор напряжения. Регулятор управляет током возбуждения обмотки ротора, тем самым контролируя выходное напряжение генератора. Если регулятор вышел из строя - генератор либо перестаёт вырабатывать напряжение вообще, либо выдаёт нестабильное или слишком высокое значение.
На большинстве современных генераторов регулятор совмещён с щёточным узлом и меняется в сборе. Это один из самых доступных видов ремонта генератора: деталь недорогая, работа несложная. При этом именно неисправный регулятор является причиной отсутствия зарядки примерно в половине случаев.
Диодный мост
Генератор вырабатывает переменный ток, а бортовая сеть работает на постоянном. Диодный мост выпрямляет переменный ток в постоянный. При пробое одного или нескольких диодов выпрямление нарушается: в бортовую сеть попадает переменная составляющая, напряжение падает, аккумулятор не заряжается.
Характерный признак пробитого диодного моста - напряжение на холостых оборотах близко к норме или немного ниже, но при включении нагрузки (фары, кондиционер, обогрев) резко падает. Ещё один признак - характерный гул или вой от генератора, меняющийся с оборотами: переменная составляющая тока слышна через бортовую сеть в акустике.
Диодный мост меняется отдельно, без разборки ротора и статора. Это стандартная ремонтная операция.
Щётки и контактные кольца
Щётки подают ток на обмотку возбуждения ротора через скользящий контакт с кольцами на валу. Изношенные щётки теряют нормальный контакт - ток возбуждения снижается, генератор перестаёт вырабатывать достаточное напряжение. При полном износе щёток зарядки нет вообще.
Контактные кольца со временем покрываются нагаром и неравномерно изнашиваются. Если кольца не восстановить при замене щёток, новые щётки износятся значительно быстрее нормы.
Приводной ремень
Прежде чем заниматься электрической частью, стоит проверить механическую. Если приводной ремень порван или соскочил - генератор просто не вращается, и никакой зарядки не будет по очевидной причине. Проскальзывающий ремень с сильным износом рёбер даёт ту же картину при нагрузке: на холостых напряжение терпимое, при включении мощных потребителей ремень проскальзывает и напряжение падает.
Состояние ремня видно при визуальном осмотре моторного отсека - это первое, что нужно проверить при жалобе на отсутствие зарядки.

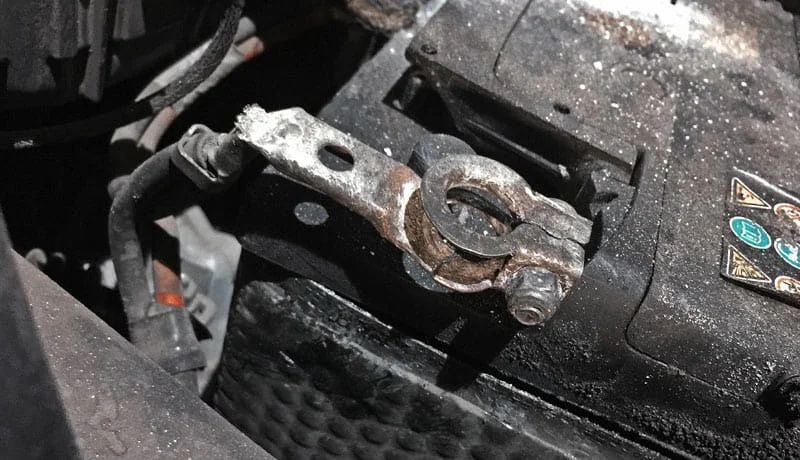

Проводка и контакты
Нередко причина отсутствия зарядки не в самом генераторе, а в цепи между ним и аккумулятором. Окисленный разъём на регуляторе напряжения, повреждённый силовой провод от генератора к АКБ, плохой контакт массового провода - всё это создаёт сопротивление в цепи, через которое заряд до аккумулятора либо не доходит, либо доходит в недостаточном количестве.
Характерный признак проблемы с проводкой: напряжение на выходном контакте генератора в норме, а на клеммах аккумулятора - ниже. Разница между этими двумя точками измерения указывает на падение напряжения в цепи.
Обмотки статора и ротора
Повреждение обмоток - межвитковое замыкание или обрыв - встречается реже, чем неисправность регулятора или диодного моста, но исключать его нельзя. Как правило, это следствие перегрева из-за длительной работы с перегруженной цепью или попадания влаги. Определяется только стендовой проверкой.
Что делать
Последовательность диагностики простая. Сначала визуально проверяется состояние приводного ремня. Затем мультиметром измеряется напряжение при работающем двигателе. Если напряжение ниже нормы - генератор снимается и проверяется на стенде. Стендовая проверка точно определяет, что именно вышло из строя: регулятор, диодный мост, щётки или обмотки. После этого принимается решение о ремонте конкретного компонента.
