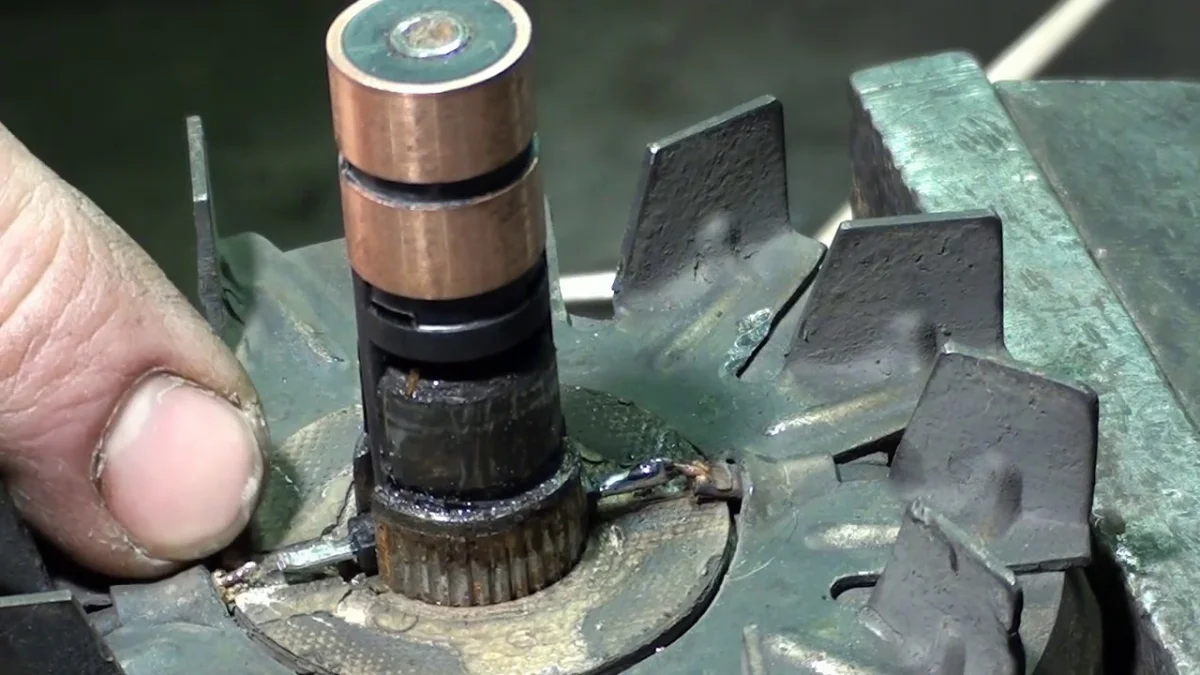

Восстановление контактных колец генератора

Небольшая операция которая спасает ротор от замены

Контактные кольца - это два медных кольца на валу ротора генератора через которые щётки передают ток возбуждения в обмотку. Маленькая деталь с большой ответственностью. И одна из тех деталей которую нередко игнорируют при ремонте генератора - а потом удивляются почему новые щётки снова износились за несколько месяцев.

Восстановление контактных колец - это токарная операция которая занимает немного времени но кардинально влияет на ресурс всего агрегата после ремонта. Правильно выполненная проточка и шлифовка колец обеспечивает оптимальный контакт со щётками и максимальный ресурс новых щёток.

Как устроены контактные кольца и почему они изнашиваются

Контактные кольца запрессованы на задний конец вала ротора и изолированы друг от друга и от вала. Каждое кольцо соединено с одним из выводов обмотки возбуждения ротора. Щётки постоянно скользят по поверхности вращающихся колец при работающем двигателе.

Это постоянный механический контакт при высоких оборотах - кольца изнашиваются неизбежно. Скорость износа зависит от:

• Качества щёток - жёсткие или некачественные щётки изнашивают кольца быстрее
• Состояния щёток - изношенные или неправильно прижатые щётки создают неравномерный износ
• Качества смазки в подшипниках - при попадании масла на кольца износ резко ускоряется
• Интенсивности эксплуатации - высокие пробеги и частые запуски ускоряют износ
• Возраста агрегата - со временем медь окисляется и поверхность деградирует

Что происходит с кольцами при износе

Износ контактных колец проходит несколько стадий:

Ранний износ - поверхность теряет зеркальную гладкость, появляется лёгкая матовость и мелкие риски. На этом этапе щётки ещё работают нормально но ресурс их сокращается.

Средний износ - на поверхности появляются канавки от щёток, подгар и окислы. Контакт становится нестабильным, возникает искрение. Щётки изнашиваются заметно быстрее нормы.

Глубокий износ - канавки глубокие, поверхность неровная, возможен эксцентриситет кольца. Щётки прыгают по неровной поверхности, контакт прерывистый. Генератор работает нестабильно или не работает вовсе.

Критический износ - кольцо сточено до недопустимого диаметра или имеет трещины. Восстановление невозможно - требуется замена колец или ротора.

Признаки износа контактных колец

• Щётки изнашиваются быстро после замены - за несколько месяцев вместо нескольких лет
• Генератор работает нестабильно - напряжение плавает особенно на холостых оборотах
• Искрение в зоне щёточного узла при работе генератора
• Нестабильная зарядка - то нормальная то ниже нормы
• При осмотре на поверхности колец видны канавки, подгар или неравномерный износ

Как мы восстанавливаем контактные кольца

Извлечение ротора
Для доступа к контактным кольцам необходима разборка генератора и извлечение ротора. Снимаем задний подшипник и щёточный узел.

Осмотр и измерения
Тщательно осматриваем кольца и выполняем измерения. Оцениваем глубину канавок, степень подгара, биение при вращении и минимальный диаметр после возможной проточки. Если диаметр колец уже достиг минимально допустимого значения - проточка невозможна и рекомендуем замену колец или ротора целиком.

Проточка на токарном станке
Ротор устанавливается в токарный станок и кольца протачиваются до получения правильной геометрии. Устраняются все канавки, подгар и эксцентриситет. Снимается минимально необходимый слой металла для сохранения максимального ресурса колец.

Шлифовка
После проточки поверхность колец шлифуется до правильной шероховатости. Это обеспечивает оптимальный контакт со щётками и минимальный износ. Слишком грубая поверхность ускоряет износ щёток, слишком гладкая ухудшает контакт.

Снятие фасок
На торцах колец снимаются небольшие фаски. Это предотвращает зацепление краёв щёток при входе на кольцо.

Финальный контроль
После всех операций измеряем биение колец и проверяем геометрию. Биение должно быть в пределах допуска для данного агрегата.

Сборка и проверка на стенде
Собираем генератор и проверяем на стенде. Контролируем стабильность напряжения и тока отдачи под нагрузкой.

Восстановление или замена колец - когда что применять

Восстановление проточкой - оптимальное решение при износе в пределах допустимого диапазона. Быстрее и дешевле замены, результат полностью соответствует новым кольцам по функциональности.

Замена контактных колец - когда проточка невозможна из-за критического износа. Новые кольца напрессовываются на вал ротора с соблюдением правильного натяга и изоляции. Это более трудоёмкая операция часто сопровождающаяся перемоткой ротора.

Замена ротора целиком - когда кольца не подлежат восстановлению а стоимость перемотки с новыми кольцами сопоставима со стоимостью нового ротора.

После осмотра честно говорим что оптимально в конкретном случае.

Восстановление колец как часть комплексного ремонта

Восстановление контактных колец редко выполняется в полной изоляции от других работ. Чаще всего это часть более широкого ремонта:

• При замене щёток - обязательно осматриваем кольца и при наличии канавок выполняем проточку
• При замене регулятора напряжения - проверяем кольца, при износе протачиваем
• При перемотке ротора - проточка или замена колец является обязательным завершающим этапом
• При капитальном ремонте - кольца восстанавливаются в обязательном порядке

Почему восстановление колец критично для ресурса щёток

Это та же логика что и с коллектором стартера. Новые щётки на изношенных кольцах:

• Не прилегают к поверхности равномерно из-за канавок - нестабильный контакт
• Изнашиваются в разы быстрее нормы
• Создают искрение которое ускоряет разрушение самих колец
• Через короткое время проблема возвращается

Замена щёток без восстановления колец - это временное решение которое возвращает клиента к нам снова через несколько месяцев. Мы в этом не заинтересованы - нам важен долгосрочный результат а не повторные обращения с той же проблемой.

Какой транспорт обслуживаем

Работаем со снятыми генераторами любого транспорта - легковые и грузовые автомобили, автобусы, микроавтобусы, сельхозтехника, спецтехника, мототехника. Не можете снять генератор самостоятельно - приезжайте к нам на машине, снимем сами.

Почему Технодельта

Обязательная проверка колец при любом ремонте щёток - никогда не ставим новые щётки не осмотрев кольца. Это стандарт нашей работы без исключений.

Правильная шероховатость после шлифовки - не просто протачиваем до гладкости, а добиваемся правильной поверхности для оптимального контакта щёток.

Честная оценка ресурса - если кольца не подлежат восстановлению говорим об этом прямо и предлагаем оптимальное решение.

Минимальный съём металла - снимаем ровно столько сколько нужно для устранения дефектов. Это максимизирует ресурс колец для будущих проточек.

Курьер по Минску - снимите генератор, курьер заберёт и привезёт отремонтированный. Или приезжайте к нам - снимем сами.

Гарантия - на все выполненные работы выдаём гарантийный талон.

Стоимость восстановления контактных колец генератора

• 50 руб. - разборка, диагностика на стенде, дефектовка, сборка и любой ремонт
• Проточка и шлифовка контактных колец - от 15 до 45 руб.
• При выполнении в составе замены щёток или другого ремонта - стоимость согласовывается дополнительно
• Демонтаж установка - +80 руб. (если стартер на машине).

Курьерский забор и доставка по Минску - от 0 до 10 руб. в каждую сторону.

Точную стоимость называем после осмотра агрегата.
