Восстановление коллектора стартера

Маленькая операция с большим эффектом

Восстановление коллектора - одна из тех операций которые на первый взгляд кажутся незначительными. Подумаешь, проточить цилиндрик. Но именно от состояния коллектора зависит насколько долго прослужат новые щётки, насколько стабильно будет работать стартер и не придётся ли через три месяца снова разбирать агрегат.

Коллектор - это контактная поверхность через которую ток от щёток поступает в обмотку якоря. Он работает в условиях постоянного механического трения и электрических нагрузок. Со временем его поверхность изнашивается, подгорает и покрывается канавками - и тогда даже новые щётки не спасают ситуацию.

Что такое коллектор и как он устроен

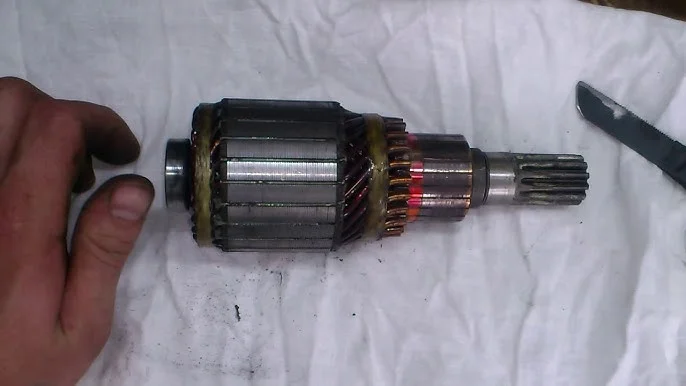

Коллектор - это цилиндрическая часть якоря стартера состоящая из медных ламелей разделённых изоляционными прокладками из миканита. Каждая ламель подключена к определённой секции обмотки якоря.

При вращении якоря щётки скользят по поверхности коллектора и поочерёдно контактируют с ламелями - это обеспечивает непрерывную подачу тока в нужные секции обмотки. Качество этого контакта напрямую определяет эффективность работы всего стартера.

Почему коллектор изнашивается

Деградация коллектора - естественный процесс, но его скорость сильно зависит от условий эксплуатации:

• Механический износ - щётки постоянно скользят по поверхности ламелей, постепенно стачивая медь
• Электрический подгар - при искрении между щётками и коллектором поверхность ламелей подгорает и чернеет
• Канавки от щёток - изношенные или неправильно подобранные щётки прорезают канавки в поверхности ламелей
• Выступание миканитовых прокладок - медь ламелей изнашивается быстрее миканита и прокладки начинают выступать над поверхностью - щётки прыгают на них при вращении
• Межламельные замыкания - при сильном подгаре токопроводящие отложения замыкают соседние ламели между собой
• Эксцентриситет - при износе опор якоря коллектор начинает вращаться с биением, ламели изнашиваются неравномерно

Признаки износа коллектора

• Щётки изнашиваются подозрительно быстро после замены
• Искрение в зоне щёток при работе стартера
• Стартер работает нестабильно - рывками или с провалами мощности
• На поверхности коллектора видны чёрные подгары, канавки или неровности
• Стартер греется быстрее нормы при запуске
• После замены щёток проблема вернулась через короткое время

Как мы восстанавливаем коллектор

Осмотр и измерения
Перед принятием решения о методе восстановления тщательно осматриваем коллектор и выполняем измерения. Оцениваем глубину канавок, степень подгара, биение при вращении, выступание миканитовых прокладок и минимальный диаметр после возможной проточки. Если металла осталось слишком мало - проточка невозможна и якорь требует замены.

Проточка на токарном станке
Основная операция восстановления. Якорь устанавливается в токарный станок и коллектор протачивается до получения правильной геометрии - устраняются все канавки, подгары и эксцентриситет. Снимается минимально необходимый слой металла чтобы сохранить максимальный ресурс коллектора.

Проточка миканитовых прокладок
После проточки коллектора миканитовые прокладки между ламелями должны быть немного утоплены относительно поверхности ламелей. Если прокладки выступают - выполняем их подрезку специальным инструментом. Это обязательный этап который часто пропускают - а именно выступающие прокладки убивают новые щётки.

Шлифовка
После проточки поверхность коллектора шлифуется до нужной шероховатости. Слишком грубая поверхность ускоряет износ щёток, слишком гладкая - ухудшает контакт. Правильная шероховатость обеспечивает оптимальный контакт и максимальный ресурс.

Снятие фасок
На торцах ламелей снимаются небольшие фаски. Это предотвращает зацепление и скол краёв ламелей при скольжении щёток.

Финальный осмотр и измерения
После всех операций измеряем биение коллектора и проверяем геометрию. Результат должен соответствовать допускам для данного агрегата.

Когда восстановление невозможно

Коллектор имеет ограниченный ресурс для проточки - каждый раз снимается слой металла и диаметр уменьшается. Есть минимально допустимый диаметр ниже которого проточка невозможна.

Восстановление коллектора нецелесообразно или невозможно когда:

• Диаметр коллектора достиг минимально допустимого значения
• Ламели имеют глубокие выгоревшие раковины которые нельзя устранить проточкой
• Есть межламельные замыкания которые не устраняются механически
• Коллектор имеет трещины или механические повреждения

В таких случаях честно говорим об этом и рекомендуем замену якоря или перемотку с новым коллектором.

Восстановление коллектора как часть комплексного ремонта

Важно понимать что восстановление коллектора редко выполняется как полностью изолированная операция. Чаще всего это часть более широкого ремонта:

• При замене щёток - проверяем коллектор и при наличии канавок или подгара выполняем проточку
• При перемотке якоря - проточка коллектора является обязательным завершающим этапом
• При капитальном ремонте - коллектор восстанавливается в обязательном порядке
• При замене подшипников и втулок - проверяем коллектор на предмет следов биения якоря

Если коллектор нуждается в восстановлении при любом из этих видов ремонта - всегда говорим об этом и согласовываем дополнительную операцию.

Какой транспорт обслуживаем

Работаем со снятыми стартерами любого транспорта - легковые и грузовые автомобили, автобусы, микроавтобусы, сельхозтехника, спецтехника, мототехника. Не можете снять стартер самостоятельно - приезжайте к нам на машине, снимем сами.

Почему Технодельта

Проточка миканитовых прокладок - обязательный этап который многие пропускают. Выступающие прокладки убивают новые щётки. Мы этот шаг не пропускаем никогда.

Правильная шероховатость после шлифовки - не просто протачиваем, а добиваемся правильной поверхности для оптимального контакта щёток.

Честная оценка ресурса - если коллектор не подлежит восстановлению говорим об этом прямо и предлагаем альтернативу.

Комплексный подход - при восстановлении коллектора всегда проверяем состояние щёток и опор якоря. Устраняем все причины ускоренного износа за один раз.

Курьер по Минску - снимите стартер, курьер заберёт и привезёт отремонтированный. Или приезжайте к нам - снимем сами.

Гарантия - на все выполненные работы выдаём гарантийный талон.

Стоимость восстановления коллектора стартера

• 50 руб. - разборка, диагностика на стенде, дефектовка, сборка и любой ремонт (замена щёток, втягивающего реле, бендикса, подшипников, восстановление коллектора).
• Демонтаж установка - +80 руб. (если стартер на машине).
• Проточка и шлифовка коллектора - от 15 до 40 руб.
• При выполнении в составе замены щёток или другого ремонта - стоимость согласовывается дополнительно

Курьерский забор и доставка по Минску - от 0 до 10 руб. в каждую сторону.

Точную стоимость называем после осмотра агрегата.
