Проверка системы мягкого гибрида 48V

Агрегат исправен - а система не работает. Почему?

Это одна из самых частых и озадачивающих ситуаций при работе с автомобилями оснащёнными системой мягкого гибрида 48V. Агрегат проверили на стенде - параметры в норме. Установили обратно - система по-прежнему работает с ошибками или не работает вообще.

Причина в том что стартер-генератор 48V - это только один компонент сложной системы. И неисправность может быть в любом другом компоненте - литиевом аккумуляторе 48V, блоке управления, DC/DC конвертере, высоковольтной проводке или разъёмах. Найти её без комплексной проверки всей системы - невозможно.

Что такое система мягкого гибрида 48V и из чего она состоит

Система мягкого гибрида 48V - это энергетическая подсистема автомобиля работающая параллельно с основной бортовой сетью 12V. Она не позволяет ехать только на электричестве как полный гибрид - но значительно снижает расход топлива и улучшает динамику за счёт рекуперации и поддержки тяги.

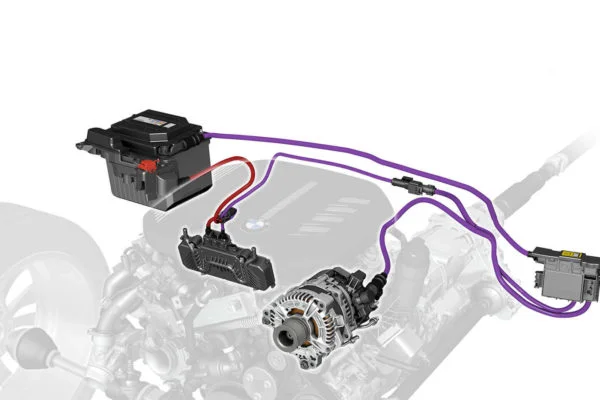

Компоненты системы мягкого гибрида 48V:

Стартер-генератор 48V
Основной исполнительный агрегат системы. Запускает двигатель, рекуперирует энергию при торможении, поддерживает тягу при разгоне. Уже рассмотрели подробно в предыдущих разделах.

Литиевый аккумулятор 48V
Накапливает энергию рекуперации и отдаёт её при поддержке тяги или запуске двигателя. Принципиально отличается от обычного свинцово-кислотного аккумулятора 12V - литиевая химия, другие алгоритмы заряда и разряда, встроенная система управления BMS.

DC/DC конвертер
Преобразует напряжение между цепями 48V и 12V в обоих направлениях. При рекуперации - преобразует избыток энергии 48V для зарядки аккумулятора 12V. При необходимости - подпитывает цепь 48V от аккумулятора 12V.

Блок управления системой 48V
Управляет всеми компонентами системы - задаёт режимы работы агрегата, управляет зарядом и разрядом аккумулятора 48V, контролирует DC/DC конвертер. На некоторых автомобилях функции блока управления 48V интегрированы в блок управления двигателем.

Высоковольтная проводка и разъёмы 48V
Силовые кабели и разъёмы соединяющие компоненты системы. Работают при напряжении 48V и токах в сотни ампер. Имеют специальную изоляцию и маркировку - как правило оранжевый цвет.

Предохранители и реле 48V
Защищают высоковольтные цепи от перегрузок и коротких замыканий.

Почему система 48V сложна для диагностики

Взаимозависимость компонентов
Все компоненты системы взаимосвязаны и влияют друг на друга. Неисправный аккумулятор 48V влияет на работу агрегата. Неисправный DC/DC конвертер влияет на зарядку аккумулятора. Неправильная калибровка блока управления влияет на всё одновременно.

Коды ошибок не всегда указывают на реальный источник
Блок управления фиксирует симптомы а не причины. Ошибка "пониженное напряжение в цепи 48V" может означать неисправность аккумулятора 48V, агрегата, DC/DC конвертера или проводки. Без диагностики каждого компонента отдельно - не определить где именно проблема.

Специфика литиевого аккумулятора 48V
Литиевый аккумулятор 48V деградирует иначе чем свинцово-кислотный. Его BMS может скрывать реальное состояние ячеек - аккумулятор выглядит исправным по данным блока управления но реально уже не обеспечивает нужные параметры при нагрузке.

Влияние температуры
Литиевый аккумулятор 48V существенно зависит от температуры - при низкой температуре его характеристики временно ухудшаются. Это может создавать симптомы которые проявляются только зимой или только после длительной стоянки.

Что мы проверяем при комплексной проверке системы 48V

Диагностика через OBD и специализированный сканер
Начинаем с чтения кодов ошибок блока управления 48V через диагностический разъём. Анализируем не только текущие ошибки но и историю - когда появились, при каких условиях, насколько часто. Используем специализированный сканер с поддержкой протоколов конкретных производителей систем 48V.

Проверка аккумулятора 48V
Диагностируем литиевый аккумулятор 48V - реальную ёмкость, внутреннее сопротивление, баланс ячеек, температуру. Для этого используем специализированный тестер который работает с BMS аккумулятора и получает реальные данные о состоянии каждой группы ячеек.

Проверка DC/DC конвертера
Проверяем корректность работы DC/DC конвертера в обоих направлениях - из 48V в 12V и из 12V в 48V. Измеряем КПД преобразования и стабильность выходного напряжения при разных нагрузках.

Проверка агрегата на стенде
Если агрегат снят - проверяем на специализированном стенде 48V в режиме запуска и рекуперации как описано в предыдущем разделе.

Проверка высоковольтной проводки и разъёмов
Проверяем сопротивление изоляции высоковольтных цепей. Осматриваем разъёмы на предмет окисления, механических повреждений и неполного соединения. Высоковольтные разъёмы 48V при окислении создают значительное переходное сопротивление которое влияет на всю систему.

Проверка предохранителей и реле 48V
Проверяем состояние силовых предохранителей и реле системы 48V. Это простая но важная проверка которую иногда упускают.

Анализ данных в реальном времени
При наличии возможности подключения к блоку управления во время работы двигателя - анализируем данные в реальном времени. Напряжение и ток аккумулятора 48V, режимы работы агрегата, температуры компонентов. Это позволяет выявить неисправности которые проявляются только при определённых условиях эксплуатации.

Литиевый аккумулятор 48V - отдельная тема

Аккумулятор 48V является одним из наиболее дорогостоящих компонентов системы мягкого гибрида. И одним из наиболее часто упускаемых при диагностике.

Особенности диагностики литиевого аккумулятора 48V:

BMS скрывает реальное состояние
Система управления батареей BMS балансирует ячейки и компенсирует деградацию - аккумулятор может выглядеть исправным по данным блока управления при реально значительно сниженной ёмкости.

Деградация ячеек неравномерна
Отдельные ячейки деградируют быстрее других. BMS ограничивает работу всего аккумулятора по самой слабой ячейке - ёмкость снижается значительно раньше чем этого ожидает владелец.

Температурная зависимость
При низкой температуре литиевый аккумулятор 48V временно теряет значительную часть ёмкости. Симптомы которые проявляются только зимой - нередко указывают на аккумулятор 48V который деградировал до уровня когда при нормальной температуре ещё справляется а при низкой - уже нет.

Необходимость специализированного тестера
Диагностировать литиевый аккумулятор 48V обычным нагрузочным тестером для свинцово-кислотных аккумуляторов нельзя. Нужен специализированный тестер работающий с BMS через коммуникационный интерфейс.

Как мы выполняем комплексную проверку

Шаг 1 - Сбор информации
Разговариваем с владельцем. Симптомы, условия проявления, история обслуживания, предыдущие попытки ремонта. Это важная информация которая помогает правильно расставить приоритеты.

Шаг 2 - Чтение кодов ошибок
Подключаем специализированный сканер, читаем все ошибки блока управления 48V. Анализируем историю ошибок - не только текущие но и сохранённые.

Шаг 3 - Данные в реальном времени
При работающем двигателе снимаем данные в реальном времени - напряжение и ток в цепи 48V, режимы работы агрегата, температуры.

Шаг 4 - Проверка аккумулятора 48V
Диагностируем аккумулятор специализированным тестером. Оцениваем реальную ёмкость и баланс ячеек.

Шаг 5 - Проверка DC/DC конвертера
Проверяем работу конвертера в обоих направлениях под нагрузкой.

Шаг 6 - Проверка проводки и разъёмов
Осматриваем и измеряем сопротивление изоляции высоковольтных цепей. Проверяем все разъёмы системы.

Шаг 7 - Диагностика агрегата
Если предыдущие этапы не выявили причину или агрегат под подозрением - снимаем и проверяем на специализированном стенде 48V.

Шаг 8 - Формирование заключения
По результатам всех проверок формируем полное заключение - состояние каждого компонента системы, конкретные неисправности, рекомендации по ремонту или замене компонентов.

Что делать если неисправен аккумулятор 48V

Это один из самых дорогостоящих сценариев. Новый аккумулятор 48V у официальных дилеров стоит значительно. Альтернативы:

Замена аккумулятора 48V
Новый аккумулятор от производителя - максимальная надёжность и гарантия. Восстановленный аккумулятор с разборки - значительно дешевле при условии что он прошёл проверку и имеет достаточный остаточный ресурс.

Восстановление аккумулятора 48V
В ряде случаев возможна замена деградировавших ячеек внутри аккумуляторного блока. Это трудоёмкая работа требующая специализированного оборудования и знания конструкции конкретного аккумулятора. Мы честно скажем возможно ли это для конкретного типа аккумулятора.

Отключение системы 48V
Технически возможно на некоторых автомобилях - система 48V отключается программно и автомобиль продолжает работать как обычный. Это крайняя мера при нецелесообразности ремонта системы 48V. Обязательно предупреждаем о последствиях - изменение характеристик автомобиля, возможные ошибки в блоке управления.

Какой транспорт обслуживаем

Проверяем системы мягкого гибрида 48V на:

• Audi - системы mild hybrid 48V
• Volkswagen - системы 48V
• Mercedes-Benz - системы EQ Boost 48V
• Volvo - системы mild hybrid 48V
• Hyundai и Kia - системы mild hybrid 48V
• Land Rover и Jaguar - системы mild hybrid 48V
• Другие марки с системами BSG и ISG 48V

Приезжайте к нам на машине - снимать агрегат заранее не нужно, часть диагностики выполняется непосредственно на автомобиле.

Почему Технодельта

Комплексная проверка всей системы - не ограничиваемся проверкой только агрегата. Проверяем аккумулятор 48V, DC/DC конвертер, проводку и блок управления.

Специализированный сканер - используем сканер с поддержкой протоколов систем 48V конкретных производителей. Не ограничиваемся стандартным OBD.

Диагностика аккумулятора 48V - проверяем реальное состояние литиевого аккумулятора включая баланс ячеек. Не принимаем данные BMS как истину в последней инстанции.

Честность о стоимости ремонта - если неисправен аккумулятор 48V говорим об этом прямо и называем реальную стоимость замены. Помогаем с выбором оптимального решения.

Опыт работы с агрегатами 48V - реальный опыт диагностики и ремонта систем мягкого гибрида на автомобилях ведущих марок.

Курьер по Минску - если по результатам диагностики нужен ремонт агрегата - курьер заберёт снятый агрегат и привезёт отремонтированный.

Стоимость проверки системы мягкого гибрида 48V

• Комплексная проверка системы мягкого гибрида 48V - от 30 до 70 руб.
• Диагностика агрегата на стенде при необходимости - от 20 до 50 руб. дополнительно
• При последующем ремонте у нас - стоимость диагностики включается в стоимость ремонта
