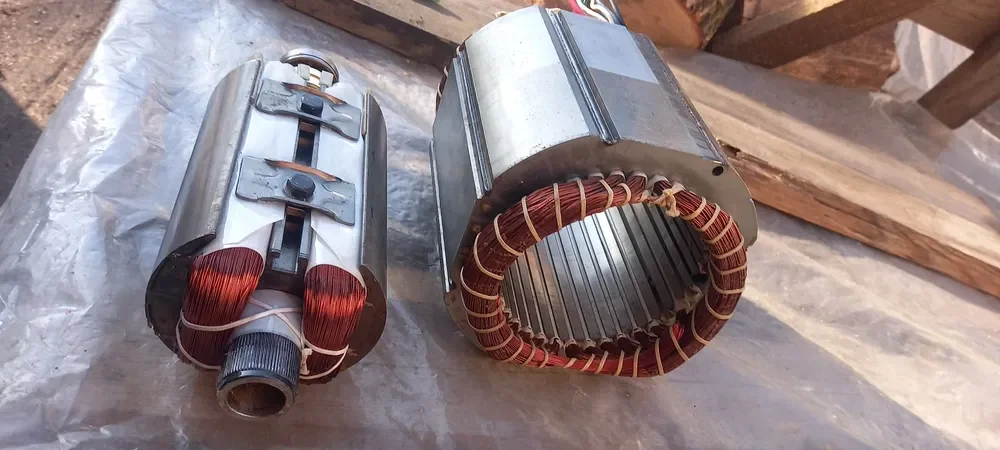

Перемотка ротора генератора

Магнитное поле исчезло - генератор стал бесполезным

Ротор генератора - это сердце магнитной системы. Именно он создаёт магнитное поле без которого статор не вырабатывает ток вообще. Неважно насколько исправны щётки, диодный мост и статор - без рабочей обмотки возбуждения ротора генератор не выдаст ни одного ампера.

Перемотка ротора - редкая и сложная операция. Большинство сервисов за неё не берётся. Но именно она позволяет восстановить агрегат когда новый ротор недоступен или стоит как половина нового генератора. В Технодельта мы выполняем перемотку роторов генераторов любых марок и типов транспорта.

Что такое ротор генератора и как он устроен

Ротор - это вращающаяся часть генератора. В отличие от ротора электродвигателя, ротор генератора выполняет функцию электромагнита - он создаёт магнитное поле которое индуцирует ток в обмотках статора при вращении.

Конструкция ротора генератора переменного тока:

• Вал - стальная ось на которой расположены все элементы ротора
• Полюсные половины - две стальные половины с клювообразными полюсами которые чередуются при сборке создавая многополюсный магнит
• Обмотка возбуждения - медный провод намотанный на катушку между полюсными половинами
• Контактные кольца - два медных кольца на конце вала через которые ток подаётся в обмотку возбуждения от щёток
• Вентилятор - одна или две крыльчатки для охлаждения генератора

Ток возбуждения поступает через щётки и контактные кольца в обмотку ротора. Обмотка создаёт магнитное поле. Полюсные половины формируют из этого поля чередующиеся северные и южные полюса. При вращении ротора эти полюса проходят мимо обмоток статора и индуцируют в них переменный ток.

Причины повреждения обмотки ротора

Обмотка возбуждения ротора работает при относительно небольших токах по сравнению со статором - но в условиях постоянного вращения и температурных нагрузок. Основные причины повреждения:

• Межвитковое замыкание - пробой изоляции между соседними витками обмотки. Ток возбуждения возрастает, обмотка греется, неисправность прогрессирует
• Обрыв обмотки - механическое или термическое повреждение проводника. При полном обрыве генератор не вырабатывает ток вообще
• Замыкание на корпус - пробой изоляции между обмоткой и полюсными половинами. Ток возбуждения уходит на массу
• Перегрев - длительная работа генератора при повышенной нагрузке или недостаточном охлаждении деградирует изоляцию обмотки
• Попадание влаги и масла - разрушает изоляцию постепенно
• Усталостное разрушение - после многих лет работы изоляция теряет эластичность и трескается

Признаки неисправности обмотки ротора

• Генератор не вырабатывает ток вообще при исправных щётках и диодном мосте
• Ток возбуждения ротора выше нормы - регулятор не справляется с управлением
• Генератор вырабатывает пониженное напряжение при нормальных оборотах
• При проверке омметром сопротивление обмотки ротора не соответствует норме - слишком низкое при замыкании или бесконечность при обрыве
• Замыкание между обмоткой и корпусом ротора при проверке изоляции

Диагностика ротора

Диагностика ротора выполняется при разборке генератора с применением омметра и дефектоскопа:

Измерение сопротивления обмотки
Измеряем сопротивление между контактными кольцами. Норма для большинства автомобильных генераторов - 2,5-10 Ом в зависимости от конструкции. Отклонение в любую сторону указывает на неисправность.

Проверка изоляции на корпус
Измеряем сопротивление между контактным кольцом и корпусом ротора. В норме - сотни килоом и выше. Низкое значение указывает на замыкание обмотки на корпус.

Проверка на межвитковое замыкание
Используем дефектоскоп для выявления межвитковых замыканий которые не обнаруживаются омметром при незначительном уменьшении сопротивления.

Осмотр контактных колец
Оцениваем состояние поверхности контактных колец - наличие канавок, подгара, неравномерного износа. При необходимости выполняем проточку.

Как мы выполняем перемотку ротора

Полная разборка генератора и извлечение ротора
Разбираем агрегат полностью, извлекаем ротор. Снимаем вентиляторы, контактные кольца и фиксирующие элементы.

Разборка ротора и снятие старой обмотки
Разбираем полюсные половины ротора, извлекаем катушку с обмоткой. Перед удалением старой обмотки фиксируем все параметры - количество витков, сечение провода, направление намотки. Это критически важно для восстановления оригинальных характеристик.

Изготовление новой катушки
Изготавливаем новый каркас катушки или используем оригинальный если он в хорошем состоянии. Наматываем новую обмотку с точным соблюдением всех параметров - количество витков и сечение провода определяют ток возбуждения и характеристики генератора.

Пропитка лаком
После намотки катушка пропитывается электроизоляционным лаком с последующей сушкой. Пропитка фиксирует витки, защищает изоляцию и повышает термостойкость обмотки.

Сборка ротора
Собираем ротор - устанавливаем катушку между полюсными половинами, фиксируем конструкцию. Подпаиваем выводы обмотки к контактным кольцам. Качество пайки критично - отгоревший вывод при работе означает полный обрыв обмотки.

Балансировка ротора
После сборки ротор балансируется динамически. Дисбаланс создаёт вибрацию которая разрушает подшипники и ускоряет износ всего агрегата. Это обязательный этап который нельзя пропустить.

Восстановление контактных колец
При наличии износа или подгара на контактных кольцах выполняем проточку и шлифовку. Это обеспечивает надёжный контакт со щётками и продлевает ресурс новых щёток.

Проверка перемотанного ротора
После сборки ротора измеряем сопротивление обмотки и проверяем изоляцию. Все параметры должны соответствовать норме.

Сборка генератора и проверка на стенде
Собираем генератор и проверяем на стенде под нагрузкой. Контролируем выходное напряжение, ток отдачи и стабильность работы при разных оборотах.

Перемотка ротора или новый ротор - что выбрать

Логика выбора аналогична перемотке статора:

Перемотка выгоднее когда:

• Новый ротор стоит дорого или недоступен
• Генератор редкий или снятый с производства
• Вал ротора и полюсные половины в хорошем состоянии
• Контактные кольца можно восстановить проточкой

Новый ротор или новый генератор предпочтительнее когда:

• Новый ротор доступен по разумной цене
• Вал ротора имеет механические повреждения
• Полюсные половины имеют трещины или деформацию
• Общее состояние агрегата требует полной замены

После дефектовки всегда даём честную рекомендацию.

Какой транспорт обслуживаем

Работаем со снятыми генераторами любого транспорта - легковые и грузовые автомобили, автобусы, микроавтобусы, сельхозтехника, спецтехника, мототехника. Не можете снять генератор самостоятельно - приезжайте к нам на машине, снимем сами.

Почему Технодельта

Точное соблюдение параметров намотки - фиксируем все параметры оригинальной обмотки до её удаления. Новая обмотка идентична оригинальной по характеристикам.

Обязательная пропитка лаком - не пропускаем этот этап. Без пропитки обмотка значительно менее долговечна.

Балансировка ротора после сборки - обязательный этап. Дисбаланс ротора это источник вибрации и ускоренного износа подшипников.

Восстановление контактных колец - при перемотке ротора всегда оцениваем контактные кольца и при необходимости выполняем проточку.

Проверка до и после - измеряем параметры перемотанного ротора до сборки генератора и проверяем агрегат на стенде после сборки.

Курьер по Минску - снимите генератор, курьер заберёт и привезёт отремонтированный. Или приезжайте к нам - снимем сами.

Гарантия - на все выполненные работы выдаём гарантийный талон.

Стоимость перемотки ротора генератора

• Перемотка ротора генератора - от 120 до 200 руб.
• Проточка контактных колец при необходимости - от 15 до 45 руб. дополнительно
• Балансировка ротора - включена в стоимость перемотки
• Демонтаж установка - +80 руб. (если генератор на машине).

Курьерский забор и доставка по Минску - от 0 до 10 руб. в каждую сторону.

Точную стоимость называем после дефектовки и оценки состояния ротора.
