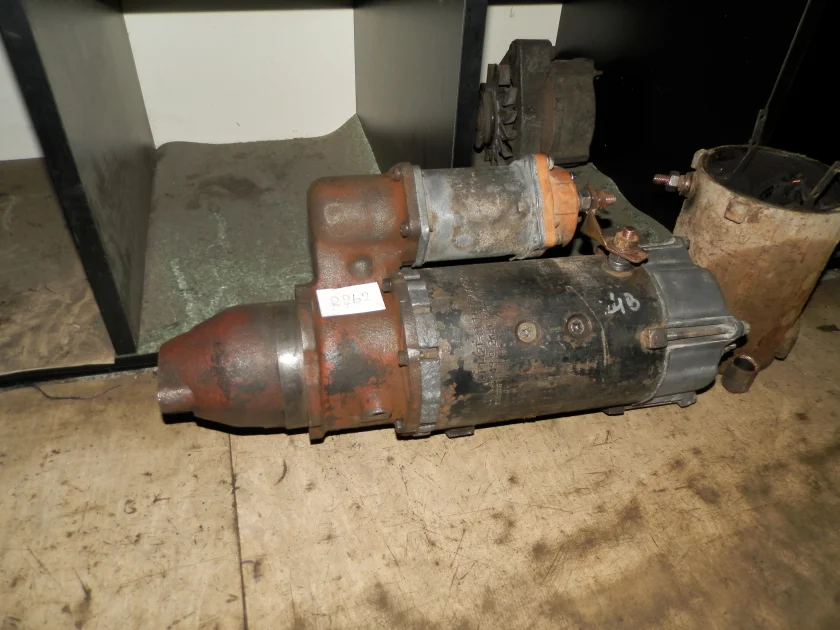

Стартер - это электромотор, единственная задача которого состоит в том, чтобы провернуть коленвал двигателя до оборотов, при которых возможно воспламенение топливно-воздушной смеси. Звучит просто, но условия работы у этого агрегата крайне жёсткие: огромный пусковой ток, механические ударные нагрузки, перепады температур. При этом от стартера ожидают мгновенной готовности в любой момент - будь то морозное утро или раскалённая парковка.
Основные компоненты стартера
Электромотор постоянного тока - сердце стартера. В отличие от генератора, здесь всё работает в обратную сторону: электрическая энергия превращается в механическое вращение. Мотор стартера - последовательного возбуждения, что означает очень высокий пусковой момент при низких оборотах. Именно это свойство нужно для преодоления сопротивления холодного двигателя.
Якорь - вращающаяся часть электромотора. На металлическом сердечнике намотана обмотка из медного провода. Витки обмотки подключены к пластинам коллектора - медного барабана на валу якоря, по которому скользят щётки. Якорь испытывает серьёзные механические нагрузки: при запуске он почти мгновенно разгоняется до нескольких тысяч оборотов в минуту.
Щётки и коллектор обеспечивают подачу тока на обмотки якоря. Графитовые щётки прижимаются к коллектору пружинами. При каждом запуске через этот узел проходит ток в 200-400 ампер и выше - колоссальная нагрузка на контактную пару. Коллектор со временем покрывается нагаром, щётки стираются. Износ щёточно-коллекторного узла - самая распространённая причина потери мощности стартера.
Обмотки статора (или постоянные магниты в современных конструкциях) создают неподвижное магнитное поле, в котором вращается якорь. Классические стартеры используют электромагниты - катушки из толстого провода. Современные модели нередко оснащаются постоянными магнитами: такая конструкция легче, компактнее и экономичнее по потреблению тока.
Втягивающее реле - это электромагнитный переключатель, выполняющий сразу две функции. Во-первых, оно выдвигает шестерню бендикса вперёд, вводя её в зацепление с венцом маховика - это происходит за счёт механической тяги от сердечника реле через вилку привода. Во-вторых, в конце хода сердечник замыкает силовые контакты, подавая питание непосредственно на электромотор. Такая последовательность принципиально важна: шестерня должна войти в зацепление до того, как мотор начнёт вращаться.
Бендикс - обгонная муфта привода шестерни. Это хитрый механизм, который работает в двух режимах. При запуске он передаёт крутящий момент от вала стартера на шестерню и далее на маховик. Как только двигатель завёлся и его обороты превысили обороты стартера, бендикс автоматически разъединяет шестерню от вала. Без этого механизма раскрутившийся двигатель разогнал бы якорь стартера до разрушения за доли секунды.
Редукторные стартеры
Классический стартер передаёт вращение напрямую с вала на шестерню. В редукторном стартере между электромотором и приводной шестернёй установлен планетарный редуктор. Это позволяет использовать более быстроходный и компактный электромотор, а редуктор снижает обороты и увеличивает крутящий момент на выходе.
Редукторные стартеры легче, потребляют меньше тока и развивают больший момент при тех же габаритах. Именно поэтому они стали стандартом для большинства современных легковых автомобилей. Обратная сторона - более сложная конструкция и чувствительность редуктора к загрязнению смазки.
Почему стартер испытывает такие нагрузки
Пусковой ток стартера - величина впечатляющая. При нормальном запуске лёгкового автомобиля стартер потребляет 150-250 ампер. В мороз, когда масло загустело, а аккумулятор ослаблен холодом, ток может достигать 400-500 ампер. Для понимания масштаба: бытовой электрочайник потребляет около 6-8 ампер.
При этом стартер работает буквально секунды. Его конструкция не рассчитана на длительную работу - обмотки быстро нагреваются при таких токах. Затяжные попытки пуска перегревают якорь и могут вывести его из строя.
Какие детали изнашиваются первыми
Щётки изнашиваются постепенно при каждом запуске. На большинстве автомобилей их ресурс составляет 80-120 тысяч километров, но реальный срок зависит от интенсивности использования и качества самих щёток. Городской режим с частыми остановками изнашивает стартер быстрее, чем спокойная трасса.
Бендикс - следующий по частоте отказов компонент. Ролики или пружины обгонной муфты изнашиваются, муфта начинает проскальзывать или, напротив, не расцепляется после запуска. Характерный признак износа бендикса - стартер крутится, но двигатель не схватывает, либо после запуска слышен характерный высокочастотный вой.
Контакты втягивающего реле подгорают от постоянных токовых нагрузок. Медные пятаки-контакты постепенно выгорают, переходное сопротивление растёт, стартер теряет мощность или отказывает совсем. Замена контактов - простая и недорогая операция, которая нередко полностью восстанавливает работу стартера.
Подшипники и втулки вала изнашиваются при длительной эксплуатации. Люфт вала приводит к биению якоря, неравномерному износу коллектора и щёток, в запущенных случаях - к касанию якоря о статор. Своевременная замена подшипников предотвращает более дорогостоящие последствия.
Обмотка якоря повреждается реже - обычно из-за перегрева при затяжных попытках пуска или попадания влаги. Межвитковое замыкание резко снижает мощность стартера. Якорь поддаётся перемотке, хотя в ряде случаев экономически обоснованнее установить новый.
Стартеры разных типов транспорта
Принцип работы одинаков для всех, но характеристики существенно различаются. Стартеры дизельных двигателей мощнее бензиновых - дизель имеет высокую степень сжатия, и для его прокрутки нужен значительно больший момент. Стартеры грузовых автомобилей и спецтехники рассчитаны на многократные пуски в течение рабочей смены и работу в тяжёлых условиях. Мотоциклетные стартеры компактны, но конструктивно схожи с автомобильными.
Независимо от типа транспорта, логика диагностики и ремонта одна: стендовая проверка позволяет точно определить неисправный компонент и восстановить агрегат без замены целиком. Именно поэтому ремонт стартера в большинстве случаев оказывается значительно выгоднее покупки нового.
