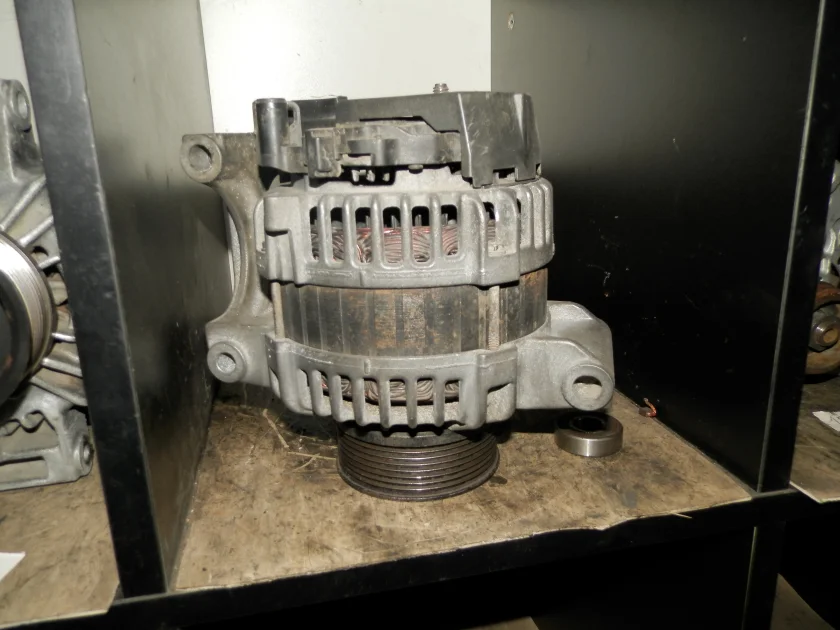

Генератор - это источник электроэнергии в автомобиле. Пока двигатель работает, именно генератор питает всю электрику: свет, климат, электронные блоки управления, и параллельно заряжает аккумулятор. Аккумулятор в этой связке играет роль буфера - он отдаёт энергию при запуске и сглаживает пиковые нагрузки, но основной поставщик тока во время езды именно генератор.
Понимание того, как устроен этот агрегат, помогает лучше интерпретировать симптомы неисправности и осознанно подходить к вопросу ремонта.
Из чего состоит генератор
Конструктивно автомобильный генератор - это синхронная электрическая машина переменного тока с встроенным выпрямителем. Звучит сложно, но на деле всё логично.
Основа генератора - это ротор и статор. Ротор - вращающаяся часть, установленная на валу. На нём намотана обмотка возбуждения, через которую пропускается постоянный ток - он создаёт магнитное поле. Статор - неподвижная часть, установленная снаружи ротора. На статоре расположены три обмотки, в которых вращающееся магнитное поле ротора наводит переменный ток. Вот так механическое вращение превращается в электричество.
Ток на обмотку ротора подаётся через щёточный узел: две графитовые щётки прижимаются к контактным кольцам на валу ротора и обеспечивают скользящий электрический контакт. Щётки - это расходный элемент, они постепенно стираются и требуют замены.
Диодный мост - следующий ключевой компонент. Генератор вырабатывает переменный ток, а бортовая сеть автомобиля работает на постоянном. Диодный мост выпрямляет переменный ток в постоянный. Состоит он из нескольких диодов, собранных в единый блок. При пробое хотя бы одного диода качество выпрямления ухудшается, в сеть попадает переменная составляющая, что негативно сказывается на электронике.
Регулятор напряжения - электронный блок, который поддерживает выходное напряжение генератора в заданных пределах независимо от оборотов двигателя и нагрузки. Без него напряжение скакало бы от 8 до 20 вольт - аккумулятор бы кипел на высоких оборотах и не заряжался на холостых. Регулятор постоянно корректирует ток возбуждения ротора, тем самым управляя мощностью генератора.
Корпус и подшипники обеспечивают механическую основу. Ротор вращается в двух подшипниках - переднем и заднем. Именно их износ чаще всего становится причиной посторонних звуков: сначала лёгкий гул, потом свист, потом скрежет. Запущенный подшипник может заклинить ротор и порвать приводной ремень.
Крыльчатка охлаждения - одна или две - обеспечивает обдув внутренних компонентов генератора при вращении. На некоторых современных моделях применяется закрытая конструкция с внешним обдувом, что делает агрегат компактнее, но чувствительнее к температурному режиму.
Как это всё работает вместе
Приводной ремень от коленвала двигателя вращает шкив генератора. Шкив крутит ротор. Вращающееся магнитное поле ротора наводит переменный ток в обмотках статора. Диодный мост выпрямляет этот ток в постоянный. Регулятор напряжения следит за тем, чтобы на выходе всегда было около 14 вольт. Этот ток идёт в бортовую сеть и на зарядку аккумулятора.
На холостых оборотах двигателя генератор вращается медленнее и вырабатывает меньше тока. Регулятор компенсирует это, увеличивая ток возбуждения. При высоких оборотах - наоборот, уменьшает, чтобы не допустить перезаряда. Это постоянный автоматический процесс, который происходит незаметно для водителя.
Какие компоненты изнашиваются чаще всего
Щётки и контактные кольца изнашиваются от постоянного трения - это нормальный процесс, предусмотренный конструкцией. На большинстве автомобилей щётки служат 80-150 тысяч километров, после чего требуют замены. Если их не менять вовремя, изношенные щётки начинают искрить, что приводит к повреждению контактных колец и значительно удорожает ремонт.
Диодный мост выходит из строя по разным причинам: скачки напряжения, попадание влаги, перегрев, естественный износ. Пробитый диод - распространённая неисправность, которая устраняется заменой моста без разборки ротора и статора.
Регулятор напряжения также является расходным компонентом. Особенно уязвимы регуляторы в бюджетных генераторах и на автомобилях с нестабильной бортовой сетью. Отдельные регуляторы заменяются самостоятельно, на современных генераторах они нередко интегрированы в щёточный узел и меняются в сборе.
Подшипники служат долго при нормальных условиях, но ускоренно изнашиваются при сильном натяжении ремня, попадании грязи или влаги, а также при перегреве. Замена подшипников - стандартная операция при ремонте генератора.
Обмотки статора и ротора при нормальной эксплуатации служат очень долго. Их повреждение обычно связано с перегревом, попаданием масла или механическими ударами. Перемотка возможна, но требует специализированного оборудования.
Генераторы разных типов транспорта
Принцип работы у всех генераторов одинаков, но конструктивно они сильно различаются. Генераторы грузовых автомобилей рассчитаны на значительно большую мощность - 150-200 ампер и выше против 80-120 ампер у легковых. Генераторы спецтехники и тракторов нередко работают в жёстких условиях: пыль, вибрация, перепады температур. Мотоциклетные генераторы конструктивно проще, но компактнее и требуют не менее аккуратного обращения.
Во всех случаях логика ремонта одна: дефектовка на стенде, определение конкретной неисправной детали, замена этой детали. Менять генератор целиком имеет смысл только тогда, когда ремонт нецелесообразен по совокупности износа или повреждений.
